THX音响设备摆位及视频设计

每个声道的角色及能量分布

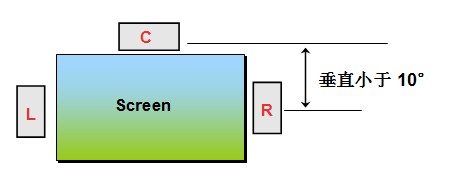

     中置 ：定位屏幕中间

• 对话，声音效果，音乐
• 所有声道中最高的声能

     左/右前置：定位屏幕边缘

• 音乐，声音效果，气氛

      环绕：特殊效果（烘托气氛、音乐、游戏等）

低音炮：低于80Hz的低频，声域中的“重量”级

中置音箱：

• 中置声道在家庭影院里是非常重要的

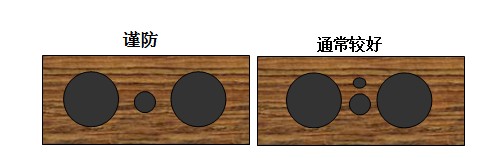

• 谨防传统意义上的中置
• 贯穿听音区的声音应该是同样的

（非常，非常重要）
音箱的辐射模式是从左到右从上到下改变的

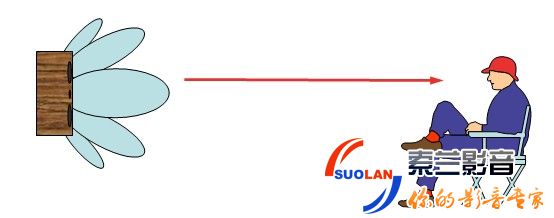

使用宽频粉红噪音对准听众！从左到右从上到下


低音炮的摆法

几个低音炮连接用：MONOOUT，使用一个总的低音信号

• 如果需要则移动位置
• 如果需要则使用低音吸收体——低频陷阱(high end 房间)
•  最好使用4个低音炮每个低音炮可以隐蔽起来
• 通过科学方法反复试验论证结果是有益的
• 其他多低音炮配置也一样好

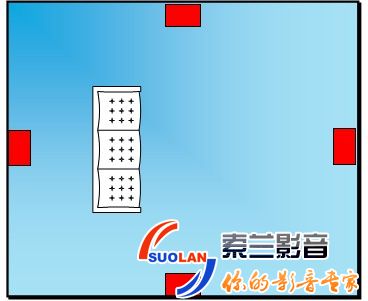

如果使用4个低音炮不可行的话…

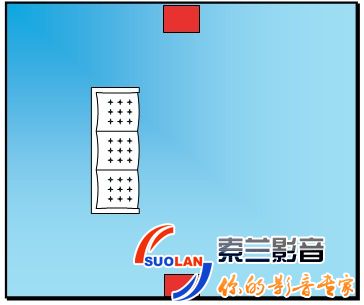

• 将两个低音炮放在墙壁中间，前后墙或者左右墙
• 更大的声压级
•  更多的驻波

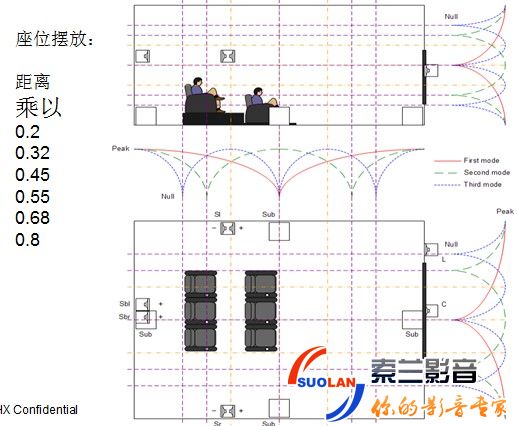

 不要把座位摆放在低频的波峰

环绕音箱的摆放：

• 环绕总是放在聆听者的侧面或者略微背后的地方
• 只有在7.1系统里，才在背后放后置音箱
• 听众耳朵高度之上2英尺及2英尺（60CM)以上
• 听听音箱的覆盖形式，确保足够的覆盖面
•  不用让听众直接站在环绕源前面
• 安装在侧墙壁或者天花板上，空信号NULL对着听众

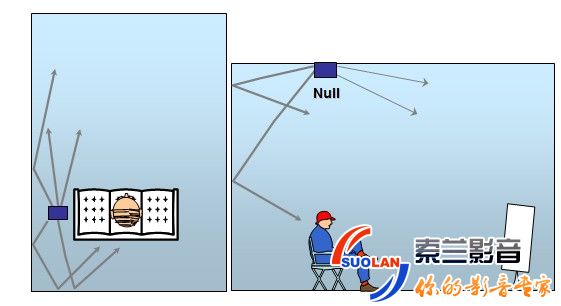

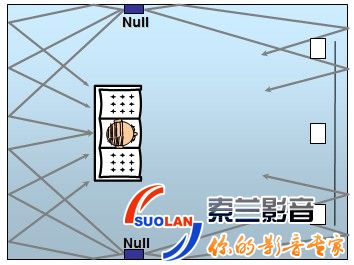

 偶级环绕音箱摆放：天花板

•空信号对准听众位置

•除侧墙摆放外的另一好选择

•美观

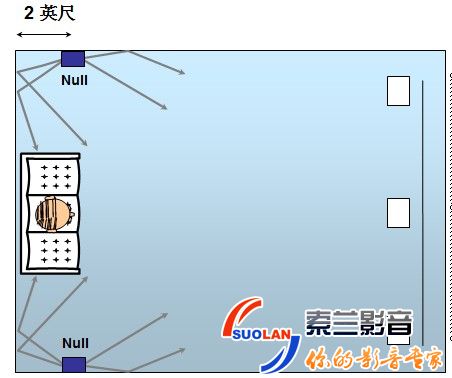

偶级环绕环绕音箱摆放如果座椅放在后墙

• 音箱放在侧墙或者天花板，离开后墙2英尺
• 如果需要将空信号NULL对准聆听位置

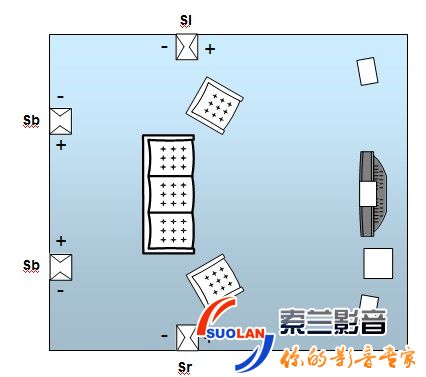

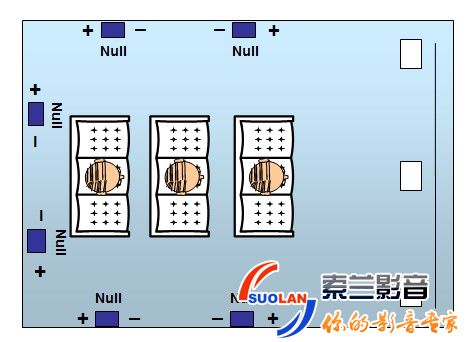

偶级环绕环绕音箱摆放内有几排座位的房间

颠倒音箱安装位置来匹配 ++ 和 --不要颠倒接线极性调整位置

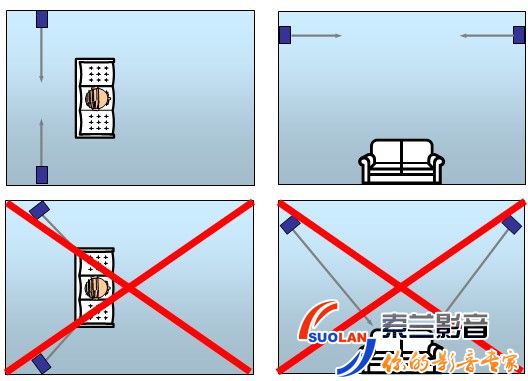

直接环绕声音箱摆放和对位
跨过房间互相对准不要对准聆听者

偶级式后环绕音箱专业电影摆放
离地2米（6英尺）摆放后环绕与前中置成150°

左右环绕极性需相同，因此虽然THX环绕外型一致，但内部分频方式不同，所以有左右之分

声道平衡

• 有绝对的正确的声道平衡
• 等同于演播室的监控系统
• 等同于剧院系统
• 以75dB作为标准，500Hz ¨C 2kHz 的粉红噪音
• 麦克风远离身体，慢响应，C计权
• 绝对级要低于临界平衡
• 不要依赖自动校准系统

视频设计

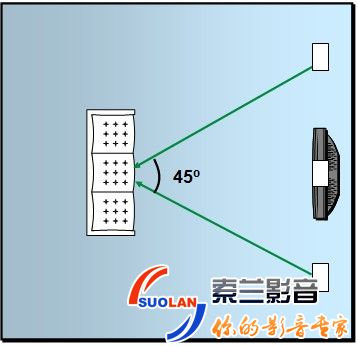

• 屏幕尺寸:
• ≤ 30º --- 4：3
• ≤40 º --- 16：9
• ≤50 º --- 2.39:1 电影宽银幕系统

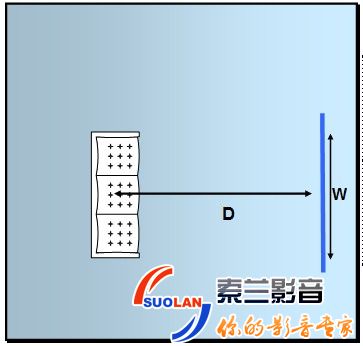

大部分高清屏（HD）

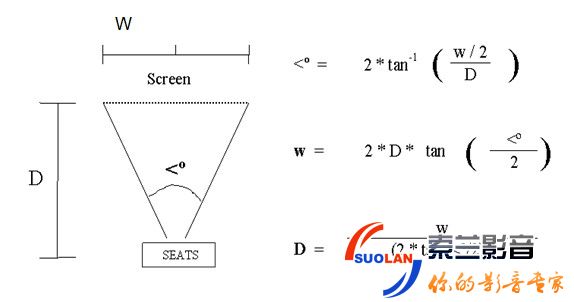

40º 水平角

W = 0.73 x D

D = w/0.73

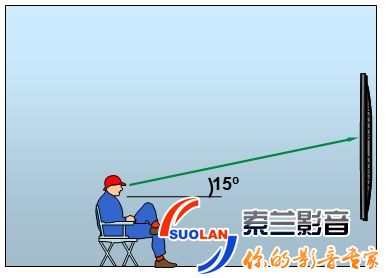

对屏幕中央垂直视角<15º

屏幕增益 <2

强力推荐透声屏
