JBL 7.2.4声道高端影视室家庭影院设备规划方案
http://www.hifi.com.cn/ 来源:索兰影音 关键词：家庭影院方案 家庭影院设备方案
JBL品牌介绍
JBL 公司的名称源自其创始人James Bullough Lansing 的首字母缩写J.B.L.。这位可能患有躁狂抑郁症的痴迷天才几乎创造了他所能想像出的一切，甚至包括他自己的名字。
JBL 是Harman International Industries, Incorporated 旗下的一家公司，专为消费者、娱乐行业及汽车行业设计和制造音响设备。
JBL 在为音乐厅及其他公共场所生产扬声器和相关设备方面拥有几十年的丰富经验，如今它正利用这些经验为全世界的消费者制造音响设备。
Eric Clapton 的摇滚音乐会、Conan O’Brien 的《今夜秀》(Tonight Show) 节目、澳大利亚的情人港、2008 年的奥林匹克运动会、2009 年美国总统的就任仪式，乃至全世界每一个家庭的客厅，所有这些地点、人物和活动都体验到了JBL 设备带来的完美音效。
JBL 的消费音响部门则采用相同的技术、材料和制造工艺生产桌面扬声器、户外扬声器、家庭影院系统、头戴式耳机以及iPod 和iPhone 底座等产品。
JBL 的现状与未来：几十年来，Sidney Harman 一直在引领Harman International Industries 的发展。2007 年5 月，在他的88 岁生日即将到来之际，Harman 聘任Dinesh Paliwal 为Harman International 的首席执行官。Paliwal 是一位工程师，拥有印度理工学院和俄亥俄州迈阿密大学颁发的学位。加盟Harman International 之前，他是全球电力和自动化技术的领跑者ABB Ltd. 的总裁。大约一年后，Paliwal 接任Sidney Harman 成为公司的董事长。JBL 的工程师、主管人员和其他员工都饶有兴趣地关注着这些变化，但这些变化从未改变他们一直以来的关注点- 生产卓越的音响产品。通过与运动装制造公司Roxy 合作生产一款彩色耳机，JBL 开创了新的时尚趋势。一直以来，JBL 都在为全新的娱乐产品设计扬声器和播放器，例如高清晰度电视、Blu-ray Disc? 技术以及Apple 最新的iPod 和iPhone 款型。不仅如此，JBL 还一直关注着其他各种新的机会。
这些机会具体是指什么呢？在这里我们不便透露（这毕竟是公司的机密信息），但我们可以明确一点：长久以来，JBL 就以其优质工艺和技术创新闻名于世，广大员工继承了这一传统，我们十分确信，James Lansing 将为我们感到骄傲和自豪。

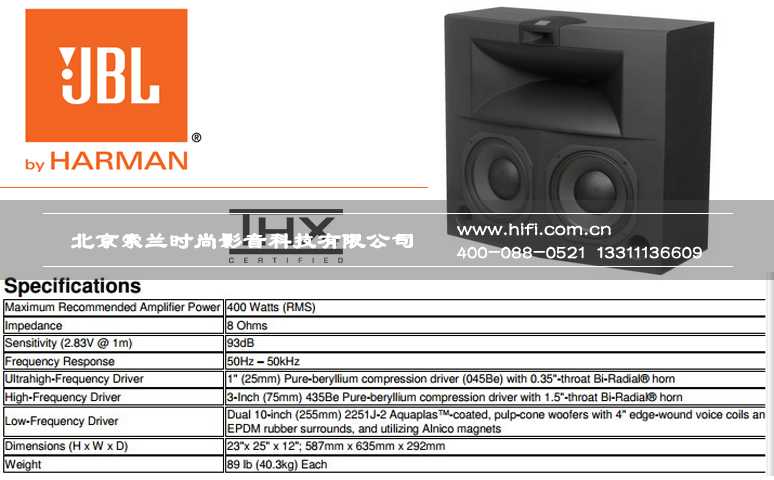

JBL Synthesis极品系列LCR SK2-3300顶级THX音箱
JBL日前的推出全新SK2-3300 LCR扬声器系统，该款大型系统装载了众多来源自旗舰DD66000的顶级技术，获得了THX Ultra2认证，定位于高级市场。SK2-3300 LCR为号角式3路4单元设计，适用多立体声HIFI系统，或同时使用多个SK2-3300组成大型多声道系统，同时SK2-3300 LCR也适合作为DD66000、K2 S9900等扬声器系统的中置喇叭使用。
Bi-Radial专利双轴号角，可以让扬声器的水平及垂直覆盖更平均，能提供纯净、充沛的高音播放。
JBL SK2-3300装载了两个10寸直径的低音纸盘单元，低音单元以JBL独家对称磁场回路技术配合特殊加强型纸盘振膜，锥盆涂有JBL独有Aquaplas物料，有助消除大功率下的失真，提供丰满而稳定感的低音重现。双3寸边绕式大型音圈配合精密的磁路结构，能够快速从低频扬声器敏感的声音线圈中驱散热量，在延长的收听期间以能保证精确的传动效果。

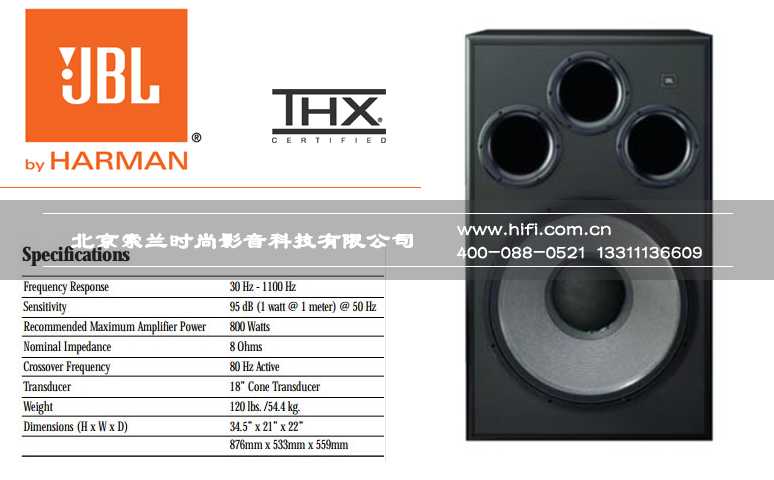

JBL S1S-EX THX无源低音炮
极品系列音响为高端定制产品，用户可以根据实际需要来自由组合，JBL SynthesisTHX极品系列S1S-EX 嵌入式 无源低音炮，18英寸无源低音，通常1号以上系统使用.
S1S-EX Key Features Include:
18-inch THX Ultra2 Certified Subwoofer
THX Certified
18" Poron-fiber-cone, Cast-frame Woofer
Vertical or Horizontal Orientation
Industrial Cabinetry
Front Ported Enclosure for Easy Installation as Built-in

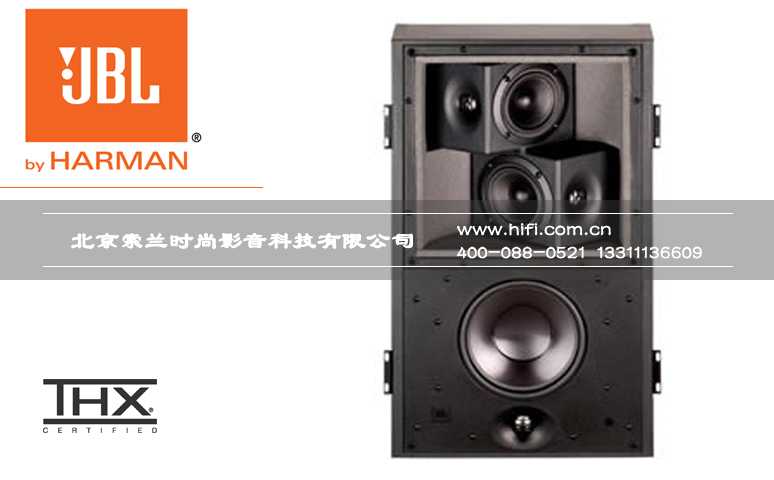

JBL S4Ai THX嵌入式音箱
Frequency Response (±3dB) 60Hz - 20kHz
Recommended Power Amplifier Range 10 - 150 watts
Sensitivity 87dB
Nominal Impedance 8 ohms
Crossover Frequency 2,300Hz; 12dB/octave
Low-Frequency Driver Two 5" (130mm)
High-Frequency Driver Two 1" (25mm)
Dimensions
(H x W x D) 13-3/4" x 11-13/16" x 6-7/8"
(350mm x 300mm x 175mm)
Weight 12.5 lb (5.7kg)

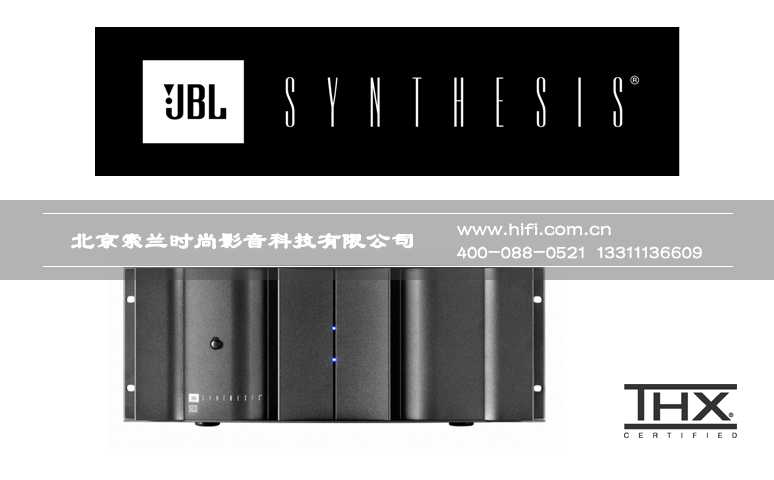

JBL Synthesis S820 200W*2 声道32公斤
The S820 is a 2 x 200 watt power amplifier that has been designed and crafted to provide the user with a high level of sonic performance. Special attention has been paid to minimize the number of components in the audio signal path, resulting in extremely low distortion, excellent transient response and wide dynamic range.
Synthesis® products set new benchmarks in audio technology, and, when used as part of a complete JBL Synthesis system, will bring the ambience and acoustics of some of the world’s greatest concert halls and theaters into your home. The JBL Synthesis S820 power amplifier features the following:
Multichannel Operation
High Power Capability
Auto Turn-On and Power-Sequencing Circuitry
Quiet Fan Cooling
Comprehensive and Isolated Circuit Protection
Balanced and Single-Ended Inputs
JBL Synthesis S7165 165W*7 声道44公斤
Power Bandwidth 5Hz - 100kHz, +0,-3dB
Power Rating (20Hz - 20kHz, <0.03% THD, All Channels Driven) Output 8 Ohms 160 Watts per channel into 8 ohms, all channels driven
Frequency Response 20Hz - 20kHz, +0,-0.25dB
Signal-to-Noise Ratio >100dB
Damping Factor (8 ohms): >400
Input Level/Impedance 28k Ohms
Sensitivity (2.83V @ 1m) 1V in = 100 Watts out (THX standard)
1.25V in = 165 watts
Total Harmonic Distortion <0.03%, 20Hz - 20kHz
Distortion >0.03%
Power Consumption 1800 Watts Maximum
BTU Per Hour 4440 BTU Average
6150 BTU Maximum
Dimensions
(H x W x D) 7" x 19" x 19-1/2"
178mmx 484mm x 495mm
Weight 97 lb/44kg
美国大地之声LS20前级功放
DATASAT RS20i 通过内置的视频处理器与HDMI 1.4a版本的端子支持3D高清影音信号的传输。RS20i在音频处理方面最大的特点在于能够将5.1或7.1声道的环绕声音频信号源提升至16声道输出，同时所有的设定都可以在带触摸功能的前面板上完成，非常简单。RS20i能够支持Auro 3D、DTS:X、DOLBY ATMOS、Dolby AC3、DTS-HD Master Audio、DTS ES等多声道音频解码，带有DTS Neo:6多声道声场处理功能。在音频优化方面，RS20i带有先进的Dirac Live房间声学优化系统，并带有16声道31频段的EQ均衡调校功能，能实现+/-6dB的增益控制，频带范围达到20Hz-20kHz。RS20i拥有出色的智能控制功能，带有VNC网络控制功能，支持智能手机、平板电脑与手提电脑。除此之外，RS20i还具备20种预设记忆功能，让使用者可以轻松地实现不同场景与用途的播放要求。
基本性能参数
●类型：16声道前级处理
●支持音频解码格式：Dolby AC3、DTS-HD Master Audio、DTS ES、Auro3D、Dolby Atmos和DTS:X解码播放（其中Dolby Atmos和DTS：x会在2015年内提供）
●支持多声道声场处理：DTS Neo:6
●部分音视频I/O端子：HDMI输入×4、HDMI输出×1、16声道DB25数字音频输出、16声道DB25模拟音频输出
●尺寸(W×H×D)：444.5×133.3×397mm
●重量：13.6kg
OPPO 105D 顶级蓝光播放机
性能强劲4K画质名不虚传 音乐效果好
BDP-105D在BDP-105的人性化设计和丰富功能基础之上，对视频和音频部分进行升级；视频部分采用DARBEE影像增强处理器Altera Cyclone IV和Silicon Image视频处理器SiI9616，音频部分升级异步USB DAC处理芯片，支持DSD64和DSD128源码输入，带来震撼的视听享受 。
105D得益于DARBEE影像增强处理器，视频部分和105还是有很大的提升，在视频设置页面增加了darbee模式，分为高清，游戏，全开，同时增加了细节增强，边缘增强，视频平滑化选项，采用了与和0ppo83的视频设置模式，基于这些设置，105D的视频比105更加锐利，画面更加清晰，景深好，更有立体感，一句话简单概括，105D画面更加通透，锐利，105画面相对就好像蒙上一层纱的感觉，个人感觉，105D如果在价格合理的情况下，105的用户，升级105D还是很值得的，毕竟画面提升明显。
105D输出的低频比105更有力和纯净，而往下的潜入性更广，同时有一点非常明显的就是，高音亮丽有所提升，让环绕效果同定位都明显了很多，贴身感又近了一步。
索尼VPL-VW500ES 4K 3D家庭影院投影
索尼VPL-VW500ES具备大气坚毅的外观，黑色的外壳不论吊装或摆放安装都可与影音室搭配融合;采用4K分辨率(4096×2160) SXRD面板，可显示更加深邃的黑色，配合1700高流明和高达200,000:1的高对比度，可为家庭用户提供叹为观止的真正4K视觉体验;新品兼容最新的HDMI2.0规格接口，可实现4K/60P的画面数据传输，配合Motionflow影像技术，令画面顺滑流畅;VPL-VW500ES兼备索尼独到的特丽魅彩显示技术及“真实创作”功能，不论2K或4K，2D或3D，所投射的画面具备鲜艳的色彩及张力，显示效果更加逼真自然;为配合索尼影视发布的高品质蓝光光盘“Mastered in 4K”系列片源，VPL-VW500ES具备4K画质提升处理功能，可令家庭用户享受到更清晰锐利的影像，使其更接近4K画质。
Screen Research 172英寸16：9 框架纤维编织透声幕
法国Screen Research公司是一家专业的顶级银幕制造厂，专门研发、制造家庭剧院、商用及专业剧院使用的各种银幕。凭藉着优异的技术及品质享誉欧美。总部设于法国的南特地区，其产品销售至全世界超过37个先进国家，广受顶级用家、专业人士及各方媒体好评，并连续获法国戛纳(康城)电影节的官方银幕提供商，欧洲DTS实验室的御用幕布 ，成为众所瞩目的世界一流高级银幕品牌。
Screen Research的主力产品—透声幕，乃采用独家专利的编织技术制成，除了使全频段的声音可以在不失真的状况下，顺畅的通过银幕外，还可以避免和投影机的画素发生干扰而产生“错网纹”(Moire Pattern)。
法国Screen Research 承诺给您对声画没有妥协的最佳投射屏幕: 家庭影院真正成为令人难忘的体验。
ClearPixTM , 从屏幕研究开始, 她是世界上唯一结合完美声音和图象质量的透声屏幕。经由THX 和ISF 认证, ClearPixTM 确保了最佳的声音和画面的表现。
使用ClearPixTM 观赏电影是最佳的方式。 因为音箱最理想的摆放位置是在屏幕之后, 图象和声音能完美的融合在一起。
新一代数码投影机的最佳伴侣。杜绝普通打洞式透声幕造成的波纹（Moiré ）现象。 极佳的透声效果，完全不需要EQ 去调整！
JBL 7.2.4声道发烧级 4K 3D家庭影院器材设备方案列表
| 产品名称 | 型号及规格 | 单位 | 数量 |
| JBL音箱 | SK2-3300 | 只 | 3 |
| JBL低音炮 | S1S-EX | 颗 | 2 |
| JBL入墙环绕 | S4AI THX | 只 | 8 |
| JBL 功放 | S820 THX | 台 | 3 |
| JBL 功放 | S7165 THX | 台 | 1 |
| DATASAT 前级解码器 | LS20 | 台 | 1 |
| OPPO 蓝光播放器 | DBP-105D 破解版 | 台 | 1 |
| SONY投影机 | VW500ES (含2副3D眼镜) | 台 | 1 |
| Screen Research 投影幕 | 172英寸16：9 框架纤维编织透声幕 | 块 | 1 |
