音箱的制作材料及工艺

娱乐活动的项目在我们生活中逐渐增多，组建家庭影院成为了一种潮流，家庭影院能为我们方便的带来更好听的歌曲得到更好的音效，那发声的设备就显的格外重要了。发声的输出终端也是最直观的设备，无论考虑到它的音效还是美观。都是考验能否成为我们心目中的音箱。

一对理想的音箱，工作时除扬声器振膜外，其周边不应随声波而振动。反之，则主要是箱板厚度、重量不足所造成的。因此，制作音箱应该考虑到音箱的体积及功率越大，相对箱腔内气压就越大，箱壁的木板就越要坚硬、厚实，尤其是前后板极易产生振动，其板厚适当厚于侧板。

密闭式音箱的板块比倒相式音箱要厚些。如果是低音箱，其箱板则要比Hi-Fi音箱箱板重得多。由于厚板要比簿板的自然谐振小，所以应尽量选用质地坚硬、重量大，而且有一定厚度的箱板。

密闭式音箱因为没有任何漏气的地方，所以箱板过薄更容易引起共振。如果某一频率激励起箱板的振动，则在这一频率的能量将大量消耗在木板的振动阻尼之中，因而足以产生很深的谷值，严重影响音质。只有加厚箱板，才能有效果显著抑制箱壁共振，减少驻波的产生。
从制作音箱的经验数据中可知，扬声器口径大小与箱板厚度的关系如下：
扬声器口径<12.70cm（5in），
音箱板厚应有16~18mm；
扬声器口径为15~20cm（6~8in），
音箱板厚应有18~20mm；
扬声器口径为25~30cm（10~12in），
音箱厚应有20~25mm；
扬声器口径为35.6~45.7（14~18in），
音箱板厚应有25~30mm。
如果采用原木板，且其质地坚硬，则箱板厚可减少10%~15%。

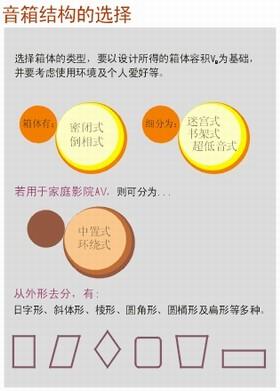

1.音箱结构的选择

无论选择哪种箱体，都希望不要制成等边方形，至少要避免长、宽、深尺寸相同。箱体最好为长方形，可避免腔内某一频率产生驻波。
高保真HI-FI家庭影院音响系统一般都放置在客厅中。客厅的面积大都在15M2左右，在这样的厅堂放置HI-FI音箱，虽然可以使用落地式，但其高度不宜超过1M，而且功率不宜太大。如果音响系统额定功率为100W，提供给音箱的有效功率不足。扬声器亦不可能发挥出应有的放音效果。只有给扬声器70%以上的功率，才能真正体现出扬声器的性能本色。
如果是狭窄的小厅堂，则宜用小型HI-FI音箱或书架式音箱。其音量适中， 音色优美，外形也显得雅致。

2.箱体材料的选择
部分小型音箱用塑料制成外，一般大中型音箱都用木材制作。20世纪50年代国产音箱主要用原木板或夹板制作，其形式单调，系统质量档次不高。自从机制中纤维板投放市场后，它基本代替了原木板，由此制得的箱体质量也不断提高。

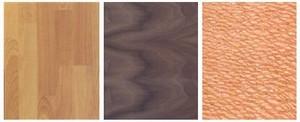

⑴音箱板材的选择

木材种类繁多质量十分悬殊。用来制作音箱的板材应具有较好的纤维密度，使之有较强的抑制振动能力。同时板材要具有防潮、不易变形的特点。目前广泛使用的板材以中纤维板、刨花板为主；其次是原木板，如水曲柳、江木、花梨木、桦木、核桃木、枫木及酸枝等。高档次的音箱，可用檀木类的上等木材。选择质地坚硬、纹理细致的杂木，也是制作音箱的极佳木材。
①高级原木板一般纤维密度大、硬度高、缩水率小。其木材需要经过蒸发烘干或自然干燥老化1~2年以上才可用来制作音箱。只有这样，才能使音箱不易变形、开裂。
使用高级木材制作音箱，成本高，使用窄面的原木板，则需要拼接，这样会增加制作的难度，所以使用原木板材者并不多见。
②夹板是机制板的一种大面积平面板块。其板面大，易裁剪，容易加工，适合大、小音箱使用。但由于该板材是用胶粘层压成板块的，故容易受潮脱胶、变形，甚至被虫蛀。
③刨花板
刨花板是将刨下来的木屑，加工成粗细不等的颗粒，用胶粘剂并由机械热压而成的板材。刨花板有单层及多层两种。单层板内部的木屑颗粒分布均匀，硬度较高，表面光滑；多层板内部按木屑颗粒大小分层排列，表面颗粒小、密度大，中间颗粒大、密度小（或按密度的大小分层交叉排列制成）。刨花板由于颗粒较大，压制成的板材较松，强度低，怕潮湿，易破损。其横截面粗糙，难以加工平整，只适合用于制作要求不高的音箱，且为小型的音箱。
④纤维板
中纤板是近年崛起的高科技新产品。它是以树木中的根、枝、茎等为材料，经加工成细纤维，再用填充料粘合剂，由机械热压成各种规格的密度板材（MDF）。纤维板内部材质结构均匀、细密，具有韧性好、强度适中、抗潮湿、不易变形、表面光滑、阻尼特性较强、横切面较细、适合精加工的特点，是当今世界发展最快的新型人造板，是制作音箱的最佳材料。
纤维板分中密度板（600kg/m3）和高密度板（可达90kg/m3以上）。高密度板价格较高，一般少用。而中密度板价格适中，性能优良，是制作中、高档音箱的最佳选择板材。
⑵箱体板材开料
音箱的箱体主要用板材制作，绝大多数为长方形，也有圆桶形或其他特殊形状。根据箱体结构及其要求，还可增加箱内腔间格或加强筋板条等。
裁料前，按设计尺寸，在预先选好的板块上画上要开裁的线条。如果采用原木板或木皮制作音箱，应注意木质颜色、纹理的顺向，注意对称（每对音箱）选材。如果箱板上面板木纹理为横向纹，那么侧面板纹应与上面板同方向，这样看起来近似于原木纹理，也十分雅观。如果用的是纤维板，其本身并无木纹，箱体则要贴上木皮。裁料以合理、不浪费为原则即可。
⑶倒相管孔开设的位置和形状
开设倒相管孔应按一定程序进行，即先设定扬声器安装孔和倒相管孔在面板上的排列和孔口位置。
①倒相管孔的位置
倒相管孔绝大多数开于前障偏下方，也有开在后板的。
通常用空喇叭作倒相辐射，用于大型音箱中。由于扬声器口径大、功率大，故很少开设在前板上，否则需提高音箱的高度。
②倒相管的形状
倒相管在圆孔形、长方形、扁形等形状，但绝大多数为圆形。这是因为对于同一倒相孔口位置，圆孔的周长最小，故管中辐射阻尼最小，亦即谐振频率f0处于获得最大的声压之中。
③倒相管的大小
倒相管的大小应按原设计的数值，如果未通过调校，不能随便更改，否则会影响倒相声压的叠加及造成频率的变动。
⑷扬声器安装孔的开设

实际上，对音箱中各扬声器单元在前障板上开设安装孔的位置并没有严格的规定。但低音扬声器单元一般设在前障板的下方，中音频扬声器单元设在其中间，高频扬声器单元设在其上方。当然，在不影响放音音色、减少失真、保持美观的前提下，还可以各出其谋，设计出各自的特点。以下几种设计供参考：




这种排列方式容易获得较平坦的响应。高音扬声器排列在音箱的上部，在正常工作时可防止频率变化引起声源相互干拢。为此，应让高音频扬声器单元辐射角尽量大些，倒相管和低音扬声器的安装位置尽量靠近些，这样声源定梯形比较一致。最理想的当然是同轴配置，但这样又会产生失真。因些，一般对大型音箱，作较远距离聆听时，各单元可适当拉开；对于小型音箱，作近距离聆听时，各单元略可靠近。
