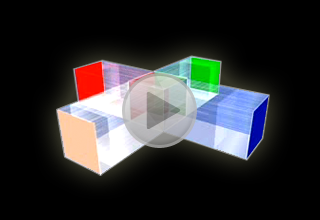

  • 3LCD投影机的结构

    http://www.hifi.com.cn/ 来源:索兰影音 关键词:3LCD 投影机

    投射透镜

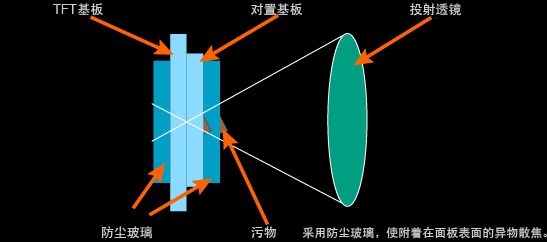

    为防止划伤TFT基板和附着污物而粘贴在屏面上的玻璃。附着在防尘玻璃上的污物在投射时不会聚焦, 因此看不见。

    防尘玻璃

    分色棱镜

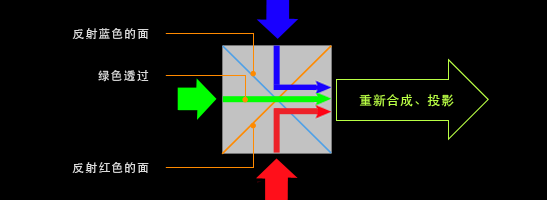

    分色棱镜能够将从光源灯发出的光分离成红, 绿, 蓝三原色, 并在各自的LCD(HTPS)上绘制相应的RGB图像, 然后将其重新合成。反射红色, 蓝色, 透过绿色, 合成颜色及图像。为了实现此功能, 棱镜通过4根三角柱组合, 形成长方体状。

    如果中央部分的分色镜面不连续, 则会形成暗线和重影, 因此需要有很高的加工精度和粘接技巧。

    分色棱镜

    分色反射镜

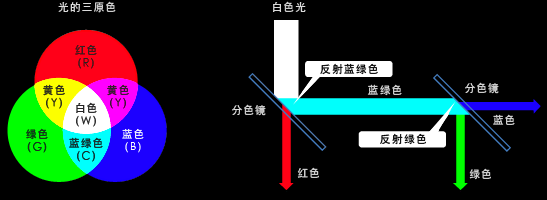

    这是将从光源灯发出的光分离成红, 绿, 蓝三原色的反射镜(滤光器)。它是在基础玻璃板上涂刷一层能够反射特定波长范围的薄膜后形成的。如下图所示, 普通3LCD投影机中使用了2块这种反射镜。

    分色反射镜

    液晶面板

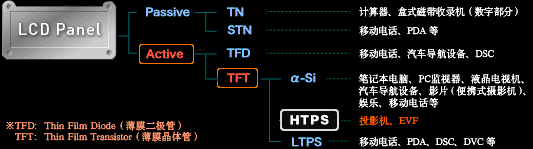

    1. 液晶面板的种类

    液晶面板有很多种类, 性能各异。应根据用途选择最佳的产品。

    液晶面板的种类

    2. 什么是HTPS?

    HTPS是High Temperature Poly-Silicon (高温聚硅)的简称, 它是有源矩阵驱动方式的透过型LCD。 具有小型, 高精细, 高对比度, 驱动器可内置等特点。其主要用途是投影机用灯泡。

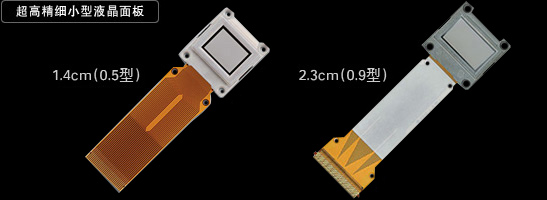

    超高精细小型液晶面板

    3. HTPS的特点

    HTPS就像其名字一样, 各个像素中有采用聚硅生成的薄膜晶体管。 这些像素晶体管通过改变扫描线的电压来切换导通/不导通, 起到开关的作用。 制造方法与半导体大致相同, 由于经过高温处理, 容易实现细微化(多像素, 高开口率); 同时, 由于能够在基板上生成驱动器, 因此具有小型, 高可靠性的特点
