  • OS Sound Screen让影像与声音同步

    http://www.hifi.com.cn/ 来源:索兰影音 2012-03-25 19:26:03 关键词:Sound Screen 影像

    所有的电影院都使用透声银幕(Sound Screen) ,目的就是为了增加银幕的尺寸,同时让影像与声音同步。

    起源于环保议题

       关于OS投入透声银幕製作的起因,源于「环保议题」。由于OS在日本的主要市场针对学校与政府机关,这些单位都很重视环保问题,但99%的银幕都是以PVC製作。PVC的成本低廉,又很容易做出平整的表面,确实是製作银幕的良好材料,但缺点是PVC燃烧会产生戴奥辛(Dioxins),具有强烈毒性,非常不环保,而OS的客户刚好都是对环保和防火问题很敏感的,于是OS开始研究新的材料。

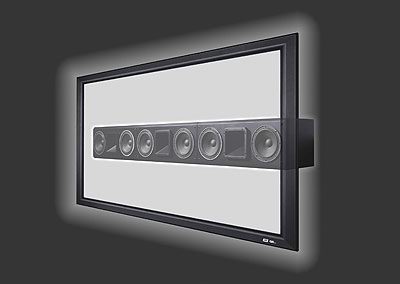

    透声银幕的好处就是可以把喇叭「藏」在背后。

    能取代PVC的材料是什麽?答案是「布」,而且是特殊编织的平织布。

       从PVC换成平织布,OS经过一番努力才取得成功,而且製作出「自认为是全世界最好的透声银幕」。平织布虽然很环保,但材料本身存有很多问题。首先,布很柔软,不容易维持平整,但银幕却必须要绝对平整,否则投射出来的影像会变形;第二、平织布纹路中间有孔洞,不仅会透声,也会透光,投影机打出来的光线,如果从背牆反射回来,会干扰画面;第三、布本身易燃,虽然不会产生毒素,没有环保问题,但学校和政府机关同样重视「防火」问题。所以,上述的「问题」,仅解决了【透声】的功能;其他如平整度、透光度(或反射率)、防火等问题,都有待解决。

    透声效果获THX专业认证

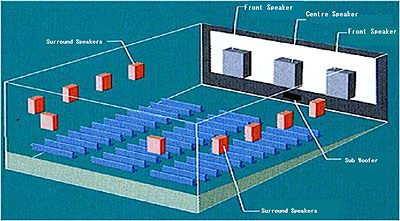

    电影院使用透声银幕示意图。

    OS解决了这些问题了吗?当然,而且非常成功。

       目前世界上仅有三个品牌的透声幕获得THX认证,OS是其中之一,但编织方法不一样,在降低摩尔纹的表现上,OS透声幕非常出色。而在透声效果上,THX发给OS Sound Mat透声银幕的认证是「无须声音调整补偿」的透声银幕,但其他品牌的产品虽也拿到THX认证,但却注明「需经过声音调整补偿」。什麽意思?就是OS透声银幕对声音的影响比较小,不调整频率补偿也听不出差异,但其他品牌的透声银幕就需要高音补偿。

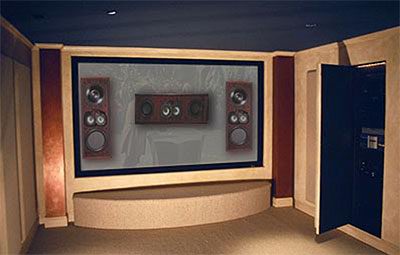

    视听室使用透声幕的话,画面可以放得更大。

       使用平织布材料制作的透声银幕,通常被电影院广泛使用,然而一般家庭使用的场合却不多,主要原因就是价格太贵了,其次是早期的透声银幕在投影效果上还有部分问题,主要就是「影像」与「透声」两者效果的取捨。投影幕表面并不是光滑的平面,而是有很多凸起,用来折射光线,达到宽阔的视角,如果投影幕表面像镜子一样光滑,那看电影只能在正面,左右两侧的人都看不清楚了。所以如何设计「表面凸起」产生折射角,与可视角有很大的关系。
    特殊平织布材料

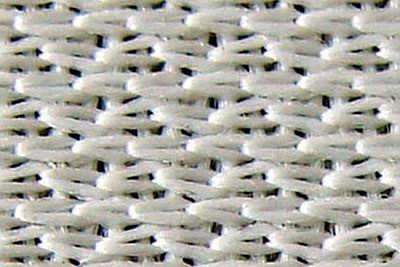

    SoundMat透声银幕专用布料,原厂称其编织方法为右则为「Super AV Knitting」

       OS Sound Mat透声银幕以平织布为材料,使用称为WS-102的专用布料,织造方法是OS的专利,原厂称之为「Super AV Knitting」,委託美国公司製造,织造的表面本身就有孔洞,造成规则的凹凸不平,然后以溅镀方式在平织布的表面喷上专利涂料。这解决了可视角的问题,同时还可以有效地降低「摩尔纹」(Moire)。其他工厂生产的透声银幕大多使用和普通银幕一样的材料,然后在表面打洞,让声音可以穿透,但缺点是观赏距离太近,一定会看到银幕表面的小洞,而且这些小洞也会让莫尔纹的情况更严重。而OS SoundMat则没有这些问题,即使距离很近,也不会看到破绽。
    不锈钢微粒溅镀技术

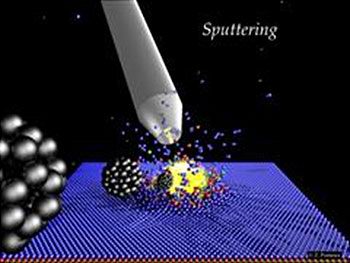

    不锈钢溅镀技术是OS的「秘方」。

       透过WS-102布料和溅镀涂佈,解决了Sound Mat可视角的问题,接下来还有「透光反射」的问题要解决。OS的方法是在银幕背面另外溅镀的方式,均匀地涂上一层金属染料,背面看起来有些灰黑色,就是把背光反射隔离的涂佈层。金属染料的材质为何?这个是OS的秘方,只能透露其中有磨得很细很细,然后电浆化的「不锈钢」,是不锈钢的微粒。即使磨得很细,不锈钢的表面还是呈现锐角,可以把反射的背光挡回去。而其他厂家也有类似作法,像是Sound Screen另外有黑色的反光层,但需要配合黑幕层架使用,不仅成本高昂,安装弹性也较低,所以还是OS的设计最简单,用法和传统银幕一样,但却是道地的透声银幕。

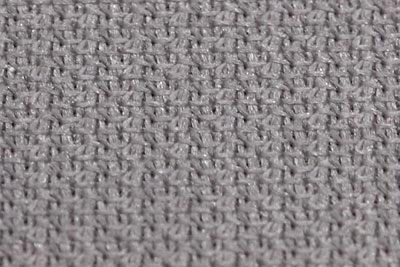

    SoundMat背面为灰黑色;上面溅镀了一层均匀的金属染料。

       做为日本市场佔有率第一的投影幕厂家,根据OS在日本的统计,大部分消费者买回OS透声银幕之后,满意度都很高,但有很高比例客户使用OS透声银幕一个月以后表示后悔。倒不是对画质有任何不满,而是后悔没有买更大的尺寸,一开始都怀疑透声银幕真的能有那麽好的透声效果,所以还是保守地买较小的尺寸,使用一个月以后才发现,应该连左右声道都一起遮起来才对,这样不仅视觉更美观,银幕尺寸还可以更大。用投影机看电影所为何事?不就是超大的银幕尺寸吗?既然透声银幕可以善用空间,提升银幕尺寸,当时就应该买最大尺寸才是。
    维持品质,必须严格质量把关。

       看OS SoundMat样品,与标准OS银幕对照,Sound Mat的颜色稍黄,而标准银幕则是纯白,这是否会影响色彩的正确性。OS的设计银幕的哲学是:「忠实反应投影机的色彩,不增不减。」所以OS的产品尽量不做高增益,而以低增益为主力。幸好这几年头影机技术突飞勐进,流明数已经不成问题,让低增益银幕成为主力。但透声银幕与「忠实反映色彩」之间可说略有妥协,因为需要透声,色彩还是略有牺牲。但OS对品质依然有高度坚持,Sound Mat仅有框架银幕与电动银幕两种,银幕有三大「宿敌」:灰尘、刮伤与弯曲,框架最怕灰尘与刮伤,而手动银幕则是容易造成刮伤与弯曲,所以Sound Mat系列不做手动银幕,仅有框架与电动两种。

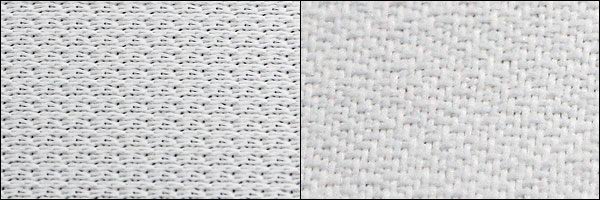

    图左为SoundMat表面特写;图右则为Pure Mat II Plus表面特写。

       所有的「布」都需要经过染整,但染整的过程生产出来的布匹,每一批(lot)的「白」都未必一样「白」,OS如何处理「正确色彩」的问题? OS银幕使用的布料,并不是OS製作,而是在美国製作,但确实存在着白布幕批号色彩不一致的难题。OS控制品质的方法很简单,第一、买最精确的仪器测试,而且每一批都测试;第二就是不合格者退货。这第二点说起来简单,但做起来不简单,因为有时候甚至退货量达到1/2,导致成本大幅提高。「但为了OS的高品质,严格控管是绝对必要的措施。」
