  • A类-H类功放入门技术分析

    http://www.hifi.com.cn/ 来源:索兰影音 关键词:A -

    A类

      A类放大器是最简单的放大器类型,对于任何输出波形,其输出级的晶体管始终处于导通状态(不会完全关断)。这类放大器具有极佳的线性特性,但效率很低。

      B类

      B类放大器的输出级晶体管只在信号波形的半个周期(180度)导通,为了对整个信号进行放大,使用了两个晶体管,一个用于正输出信号,另一个用于负输出信号。B类放大器的效率远远高于A类放大器,但由于两个晶体管从通到断过程中存在交越点,失真较大。

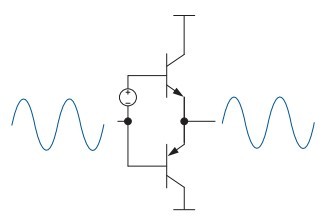

      AB类

      A类和B类组合即AB类放大器,效率高于A类放大器,失真低于B类放大器。通过对电路中的两个晶体管进行偏置,使信号接近零(B类放大器引入非线性的工作点)时两个晶体管导通;大信号时,晶体管转换到B类工作方式。由此可见,小信号时两个晶体管均保持有效工作,类似于A类放大器;大信号时,相应于波形的每半周,只有一个晶体管保持有效状态,类似于B类放大器。

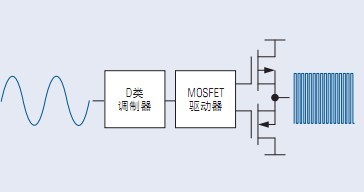

      D类

      D类放大器的输出为开关波形,开关频率远远高于需要恢复的音频信号的最高频率。经过低通滤波后,输出波形的平均值与实际的音频信号保持一致。由于工作时输出级晶体管处于完全导通或完全关断状态,不会进入晶体管的线性工作区(这是导致其它类型放大器低效的原因),D类放大器具有极高效率(高达90%,甚至更高)。现代D类放大器可以达到与AB类放大器同等级别的保真度。

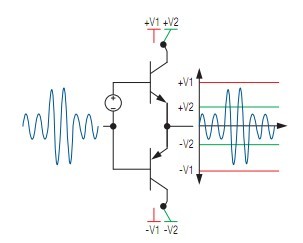

      G类

      G类放大器与AB类放大器相同,但它采用了两路或更多的供电电源工作在小信号电平时,放大器采用较低的电源电压供电。随着信号电平的提升,放大器自动切换到适当的电源电压。由于只在必要时采用高压供电而AB类放大器则始终采用高压供电,G类放大器的效率高于AB类放大器。A类-H类放大器指南(续)

      H类

      H类放大器通过调节其自身的电源电压,最大程度地降低输出级的压降。可以采用多个分立电压,也可采用连续可调的电压。虽然与G类放大器技术类似,旨在降低输出级电路的功耗,但H类放大器技术无需采用多个供电电源。H类放大器的设计比其它放大器复杂,需要额外的控制电路来预测、控制电源电压。

      理论输出功率

      下图给出了一定电源电压范围内的理论输出功率。输出功率定义为1%和10% THD+N条件下向4Ω和8Ω负载提供的功率。实际放大器的输出功率通常低于图中所示指标。
