次时代家庭影院功放如何搭配HDMI高清线

http://www.hifi.com.cn/ 来源:索兰影音 2012-03-15 16:09:34 关键词:时代 家庭影院 功放

次时代功放和HDMI高清线的搭配

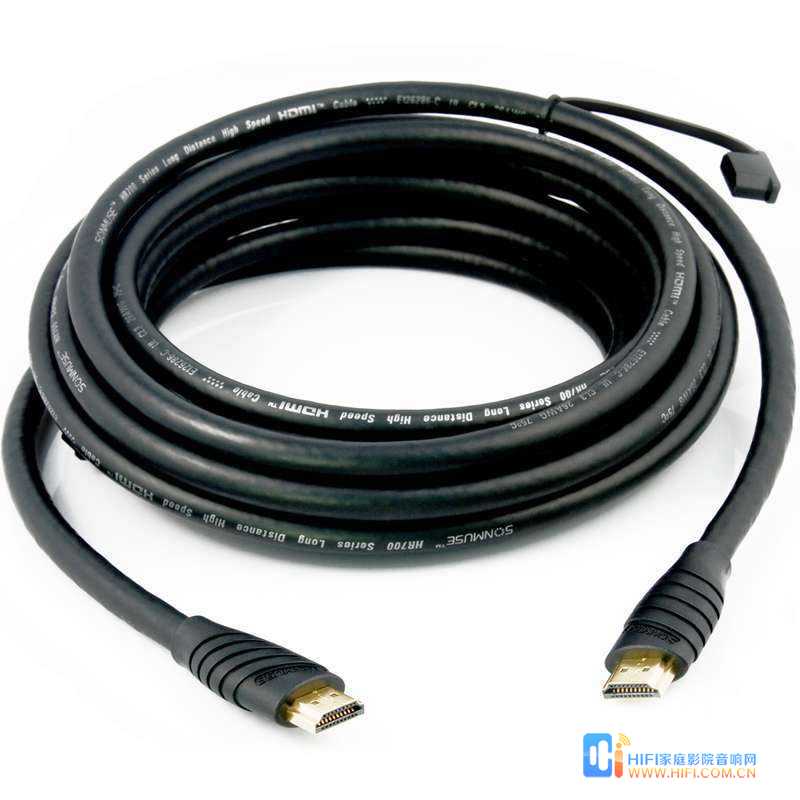

HDMI线材

概述HDMI,高清晰度多媒体接口(英文:High Definition Multimedia Interface)是一种全数位化影像和声音传送接口,可以传送无压缩的音频信号及视频信号。HDMI可用于机顶盒、DVD播放机、个人电脑、电视游乐器、综合扩大机、数位音响与电视机。HDMI可以同时传送音频和影音信号,由于音频和视频信号采用同一条电缆,大大简化了系统的安装。

自2002年4月,日立、松下、飞利浦、索尼、汤姆逊、东芝和Silicon Image七家公司联合组成HDMI组织。在中国,兆龙,秋叶原,北棋科技等是HDMI标准的推崇者和技术的领先者。HDMI能高品质地传输未经压缩的高清视频和多声道音频数据,最高数据传输速度为5Gbps。同时无需在信号传送前进行数/模或者模/数转换,可以保证最高质量的影音信号传送。

  HDMI不仅可以满足目前最高画质1080P的分辨率,还能支持DVD Audio等最先进的数字音频格式,支持八声道96kHz或立体声192kHz数码音频传送,而且只用一条HDMI线连接,免除数字音频接线。同时HDMI标准所具备的额外空间可以应用在日后升级的音视频格式中。足以应付一个1080p的视频和一个8声道的音频信号。而因为一个1080p的视频和一个8声道的音频信号需求少于4Gbps,因此HDMI还有很大余量。这允许它可以用一个电缆分别连接DVD播放器,接收器和PRR。此外HDMI支持EDID、DDC2B,因此具有HDMI的设备具有“即插即用”的特点,信号源和显示设备之间会自动进行“协商”,自动选择最合适的视频/音频格式。

    HDMI 和 DVI 接口
与DVI相比HDMI接口的体积更小,而且可同时传输音频及视频信号。DVI的线缆长度不能超过8米,否则将影响画面质量,而HDMI最远可传输15米。只要一条HDMI缆线,就可以取代最多13条模拟传输线,能有效解决家庭娱乐系统背后连线杂乱纠结的问题。

  优点:

  HDMI规格的接口在保持高品质的情况下能够以数码的形式传输未经压缩的高分辨率视频和多声道音频的数据。 其卓越性能超越了以往所有的产品。

  HDMI规格的连接器采用单线连接,取代了产品背后的复杂的线缆。

  采用HDMI规格接口的线缆没有长度的限制。比如:DVI的线缆长度不能超过8米,否则将影响画面质量,而符合HDMI规格的产品则没有这个问题。

  HDMI规格可搭配宽带数字内容保护(HDCP),以防止具有著作权的影音内容遭到未经授权的复制。

HDMI品牌


HDMI接头  HDMI Type A socket.

  HDMI的规格书中规定了三种HDMI接头, 分别是:
HDMI AType;HDMI BType;HDMI CType;

  HDMI B Type总共有29pin, 可传输HDMI A type两倍的TMDS资料量, 相对等于DVI Dual-Link传输, 用于传输高分辨率(WQXGA 2560x1600以上)。 (因为HDMI A type 只有Single-Link的TMDS传输, 如果要传输成HDMI B type的讯号, 则必须要两倍的传输效率, 会造成TMDS的Tx、Rx的工作频率必须提高至270MHz以上。 而在HDMI 1.3 IC出现之前, 市面上大部分的TMDS Tx、Rx只能稳定在165MHz以下工作。)

   HDMI C Type总共有19pin, 可以说是缩小版的HDMI A type, 但脚位定义有所改变。 主要是用在便携式装置上, 例如DV、数码相机、便携式多媒体播放机等。 现在已有SONY (违禁词语-已隐藏)-DR5E DV利用此规格接头作为影像输出接口。(常常有人称为该规格为mini-HDMI, 这可算是自行胡乱创造的名称, 实际上HDMI官方并没此名称。)


HDMI测试规范  规范的规范细节请参考:《HDMI一致性测试规范1.1》,《HDMI规范1.1》,《HDCP规范1.1》;

  一.HDMI输出兼容性测试:

  1. 和HDMI接口电视的兼容性:同时传输音频和视频;

  2. 和DVI接口电视的兼容性:只传输视频;

  3. 和HDMI接口的功放的兼容性:只传输音频;

  判断标准:HDMI接口可以传输的音频支持“任何能通过S/PDIF输出的压缩数字音频”和“2/6/8声道,32-192KHZ采样率的未压缩的数字音频”,可以输出“I2S(一种数字传输界面,时差性能要优于S/PDIF,适合短距离通讯)和SPDIF的音频”;它总能获得CD的音频质量;HDMI接口可以传输的视频支持“高清1080I”,“高清720P”,“普通隔行”和“普通逐行”(目前后两种我们没有支持),同时支持NTSC和PAL电视制式;可以根据接受端可以接受的视频状态自动输出“YUV”或“RGB”编码的视频格式;

  二.HDMI端口插拔可靠性测试:

  1.接口热插拔可靠性:在碟机和接受端都工作的状态下,插拔HDMI接口,两端的设备是否工作正常,HDMI输出的音视频功能是否正常;

  2.ESD 测试

  3.接口插拔寿命测试:多次插拔HDMI接口,测试HDMI接口寿命;判断标准:热插拔时接受端能正常输出HDMI的音视频信号,源端系统需仍正常工作;接口插拔寿命最少需要5000次以上;

  三.HDMI输出的可靠性测试:

  1.源输出端驱动能力测试;

  2.连接线的衰减特性测试;

  3.高频和大容量数据传输可靠性;

  判断标准:最长可以传输30米,保证声音图像正常;大容量DVD(多字幕,多通道)碟片播放画面的流畅性;

  4.开机,待机时,HDMI是否输出正常。

  四.HDMI连接线和接口的检测标准:

  请参考HDMI接口和连接线的供应商的检测标准;

  五.非正常工作状态下HDMI端口输出测试:

  1.高低温状态:

  2.高低压状态:

  3.长时间工作状态:

  判断标准:具体的温度,电压和工作时间的参数参考普通碟机;在这些状态下,需要HDMI接口的音视频功能正常工作;

  六.HDMI输出端口功能测试:

  1.HDMI端口支持1080I,720P的高清格式视频输出;

  2.HDMI端口支持各种压缩和非压缩的数字音频输出;

  3.自动侦测接受设备的屏幕比例;判断标准:在同样的片源下,HDMI高清输出图像效果应该比CVBS和普通色差“更清晰,无闪烁,细节的表现力上更强,色彩更逼真”(可以用高清晰的JPEG图片或DVD效果演示碟来演示);如果接受的电视设备可以解码由HDMI输出的数字音频信号,接受端应该有声音输出;HDMI输出端可以自动调整输出的宽高比来适应接受设备。

HDMI问题解决方法
   [1]1.双核补丁安装

  然后编辑注册表并启用这些补丁,具体步骤如下:

  a) 点击START--RUN,在打开的对话框中输入命令 REGEDIT.EXE

  b)进入 HKEY_LOCAL_MACHINESYSTEMCurrentControlSetContro lSession Manager,并新建一个键值。

  c)将其命名为Throttle

  d)右键单击Throttle,并新建一个DWORD值。

  e)将其命名为PerfEnablePackageIdle

  f)右键单击PerfEnablePackageIdle,然后点击修改

  g)在修改对话框中输入数字 1。确定要在数据框中选中16进制,点击ok。

  h)退出注册表编辑器。

  2.声卡安装顺序

  用随机光盘安装声卡驱动,安装过程中会提示发现新硬件

  (HDMI音频设备),不用理他,声卡安装完毕不要重启(重启后再安装HDMI音频设备会导致开关机无windows音乐等搞不懂的问题),安装 “AMD A69G HDMI接口的

  音频驱动”,然后重启

  3.单盘开NCQ

  BIOS用1005版的,BIOS里面把SATA模式设置为AHCI

  RAID驱动使用新版7.3sb 在ATI**下载的 文件名为7-3-igp_xp_dd_ccc_wdm_sb_gart_enu_43737.exe

  路径:\ATI\SUPPORT\7-3-igp_xp_dd_ccc_wdm_sb_gart_enu_43737\SBDrv\RAID

  里面的文件是可以安装的,识别为AHCI Compatible RAID

  将里面的文件全部拷贝到软盘根目录下面,安装xp时按F6加载即可成功

  VISTA系统更加简单,直接在安装指定位置即可 也是下载的ATI官方**的7.3版本 文件名:7-3_vista32-64_sb_43741.exe

  路径:\ATI\SUPPORT\7-3_vista32-64_sb_43741\Packages\Drivers\SBDrv\SB6xx\RAID\LH

  4.刷BIOS问题

  A69G-HDMI的BIOS写保护位置

  PnP/PCI Configurations/FLASH Write Protect

  打开BIOS写保护后

  在windows下用Winflash184来刷…勾选updata all和clear cmos

  如果用winflash刷不了就用awdflash在dos下刷(awdflash在大多数BIOS里面已提供,名字为86E.exe,无的就去下载一个)

  用这个命令:awdflash.exe *.bin /sn/py/cc/cd/cp/f

  不备份,直接刷新并重新启动,刷新后清一次CMOS即可

  5.Cool'n'Quiet问题

  经测试,无发现什么问题,shel lee和ajunna分别代表了单核速龙3000+和65纳米双核3600+了两个范例,有不明白的可以向他们请教

  双核的用户一定要打上这个补丁,Vista就免了,还不完善,等它完善了再说吧

  Windows XP 更新程序 (KB924441)

    使用HDMI接口输出 音/视频加速

  6、更新Realtek的声卡驱动,如果不行的只能禁用HDMI的音频输出了

  7.对于一部分用户希望S端子和VGA同时输出信号,要令大家失望了,因为它们的信号是同路的,只能其中一个输出信号,HDMI+VGA或者HDMI+S端子[2]则可以。

HDMI音频视频测试方案: HDMI测试包括视频测试和音频测试。

   视频测试:

  HDMI一致性测试标准推荐使用Quantum Data 882来进行一系列的协议测试。

   音频测试:
  HDMI的音频测试标准推荐使用AudioPrecision的APX585来进行测试。AP公司是音频测试业界的标准仪器,为Dobly, DTS ,miscrosoft DTM认证的指定音频分析仪
